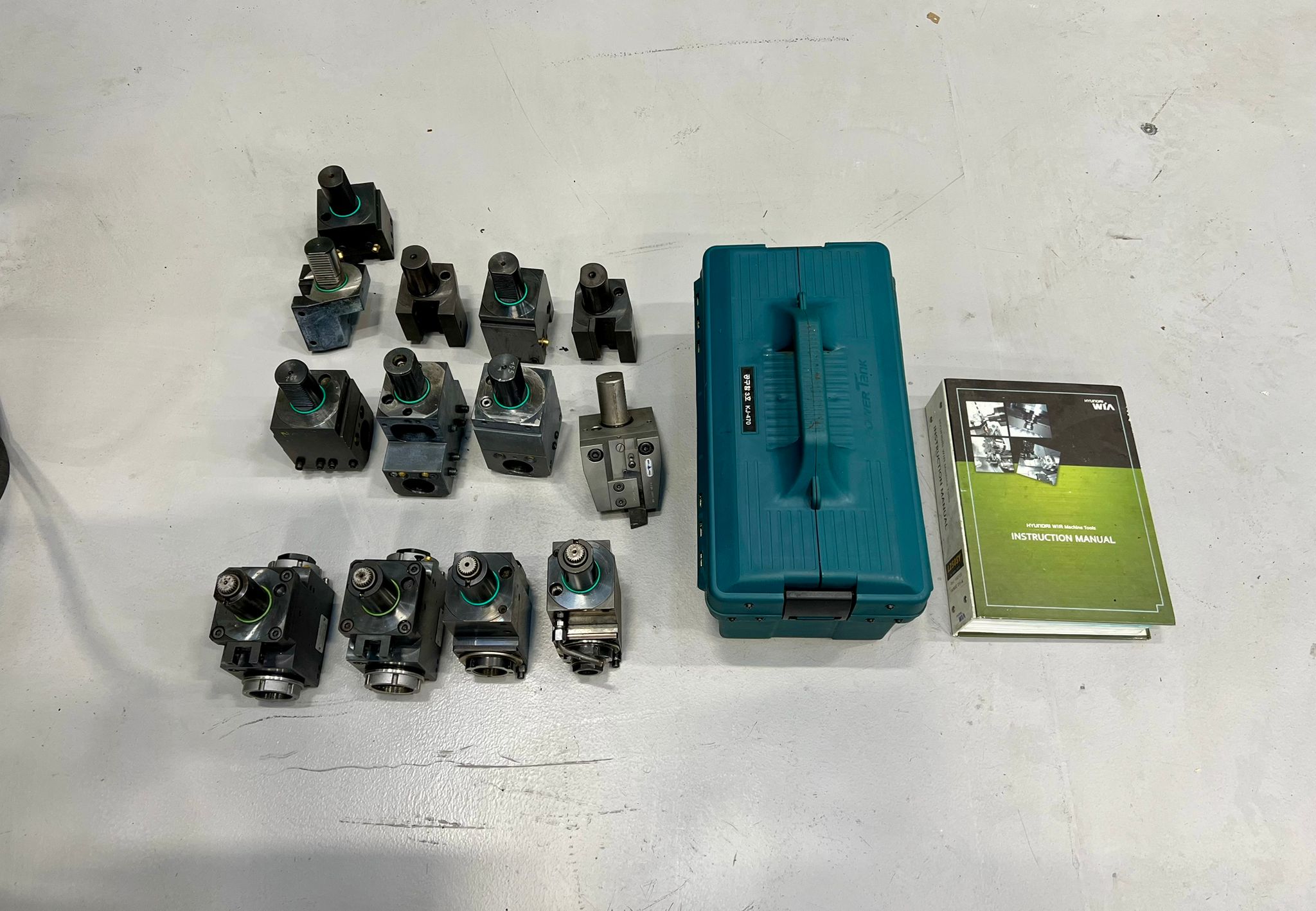

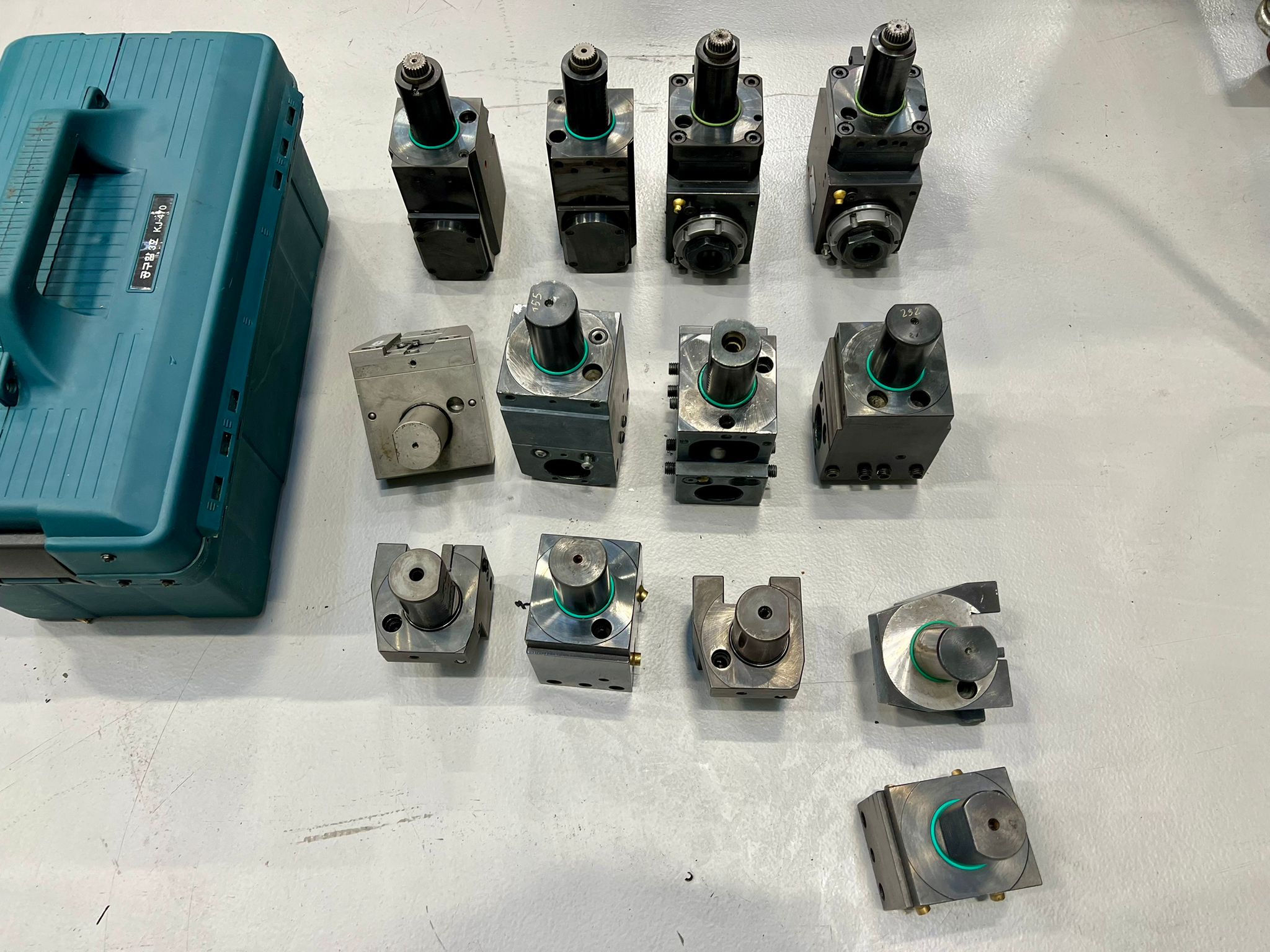

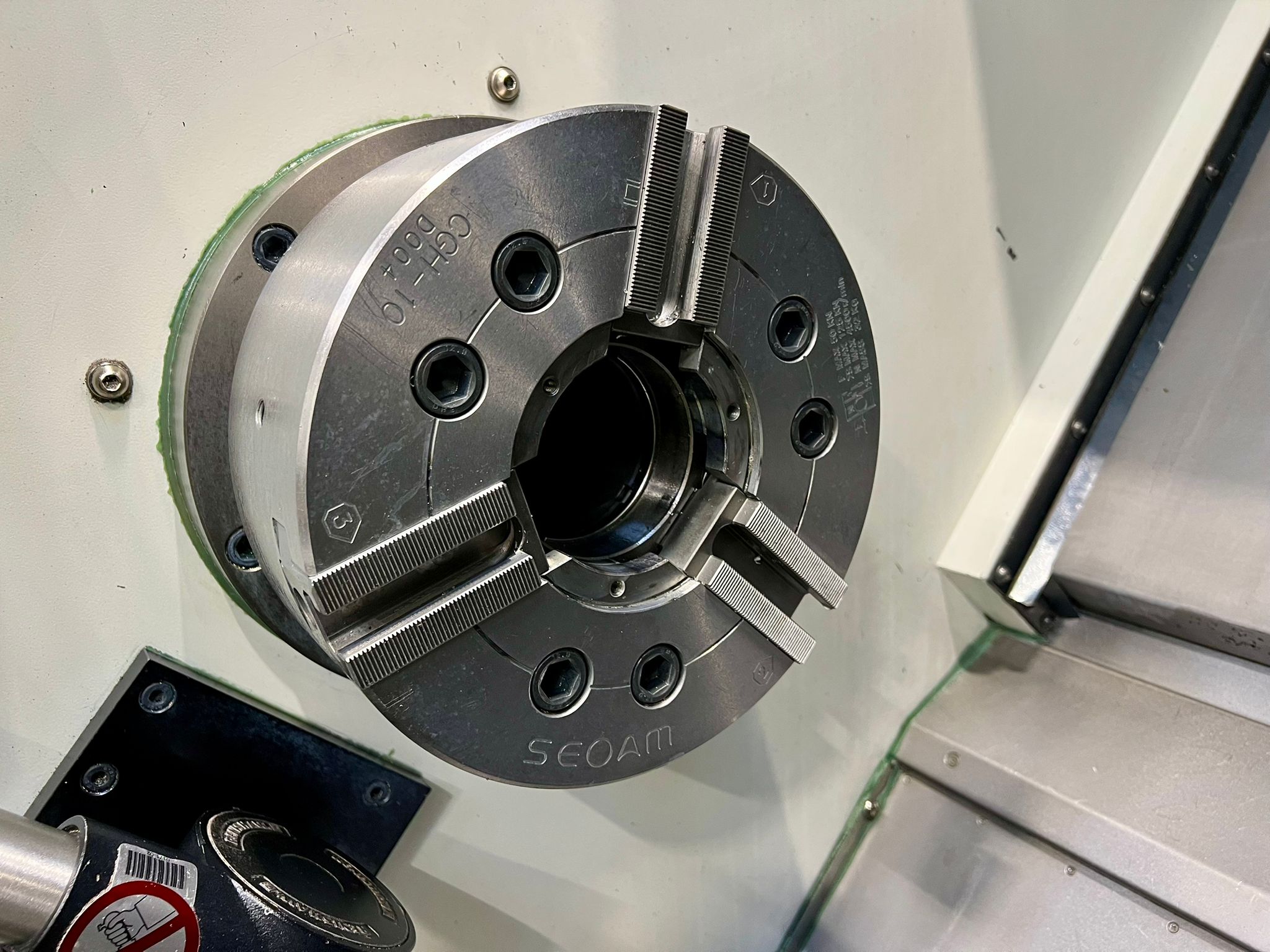

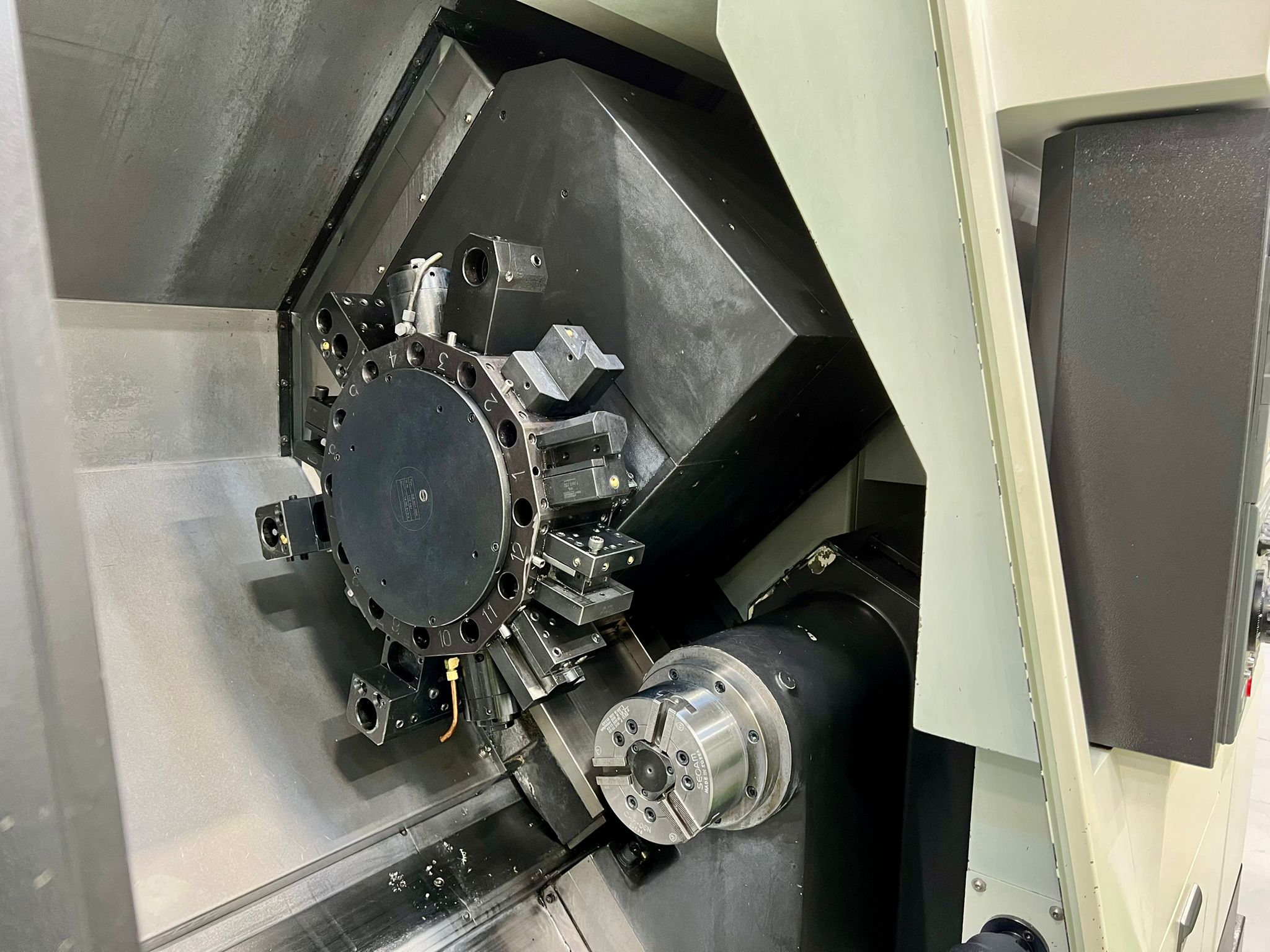

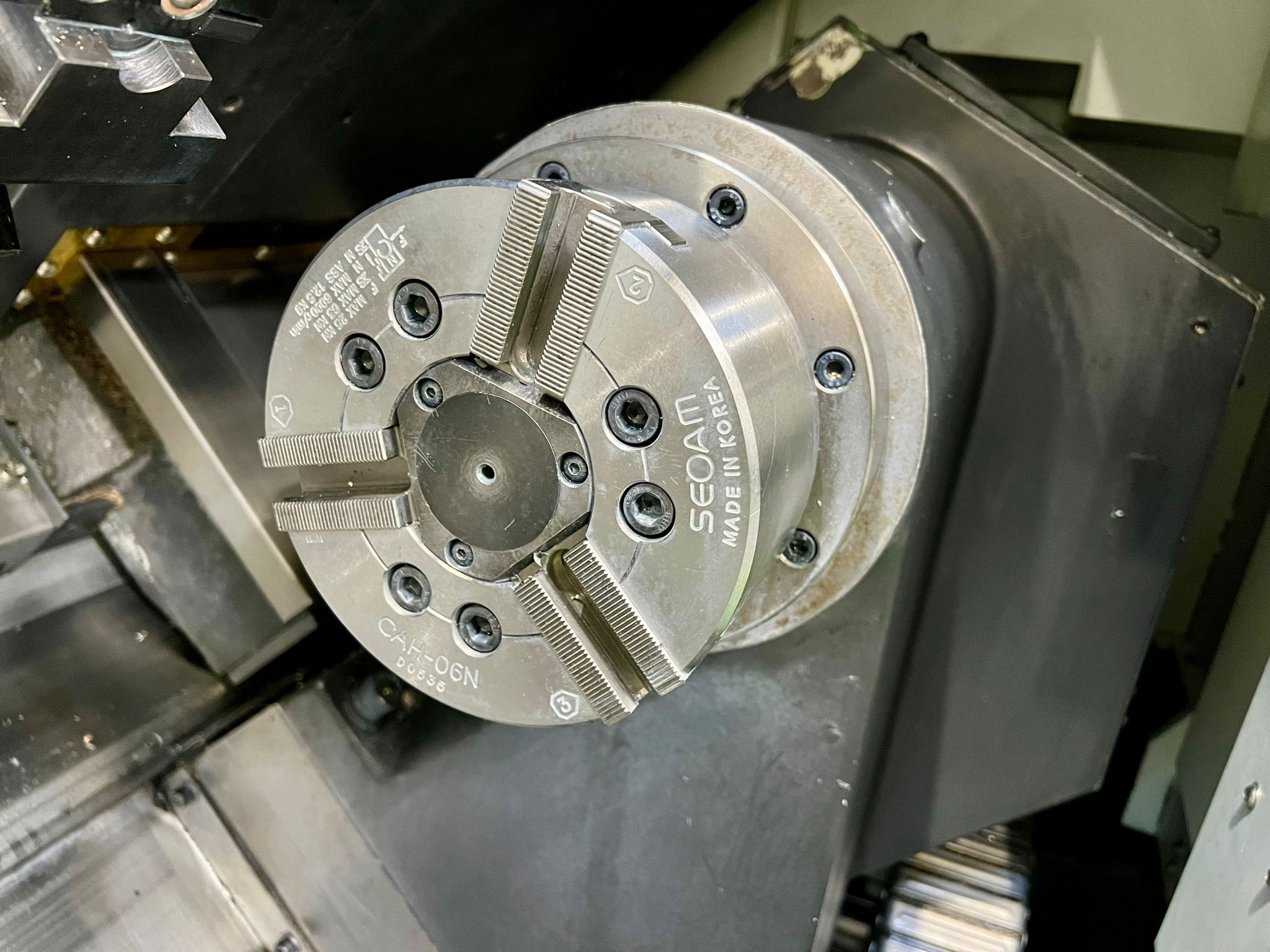

Swing over bed 620mm. Swing over the carriage 490mm. Maximum turning diameter 310mm. Maximum turning length 620mm. Bar capacity (main) 76mm. Bar Capacity (sub) 45mm. Chuck size (main) 255mm. Chuck size (sub) 165mm. Spindle bore main/sub 95mm/53mm. Spindle speed main/sub 3500rpm/6000rpm. Motor Max/Cont 22/18.5kW. Torque Max.Cont 238.2/200.3N.m. Spindle Type belt. Spindle Nose A2-8/A2-5. C-Axis Indexing 360 (0.001). Travels X/Y/Z /ZB 230/110 (+-55)/675/700mm). Rapid X/Y/Z/B 20/10/24/20mm. Box Guide. No of tools 12. Tools Size OD 25mm2. Tool Size ID 40mm. Indexing \time 0.33 sec/step. Y Axis Type Perpendicular. Motor 5.5kW. Milling tool speed 4000 rpm. Torque 30 N.m. Collect Size 20 – ER32. Type VDI. Coolant tank capacity 220L. Lubricating Tank 1.8L. Spindle Hours 4664

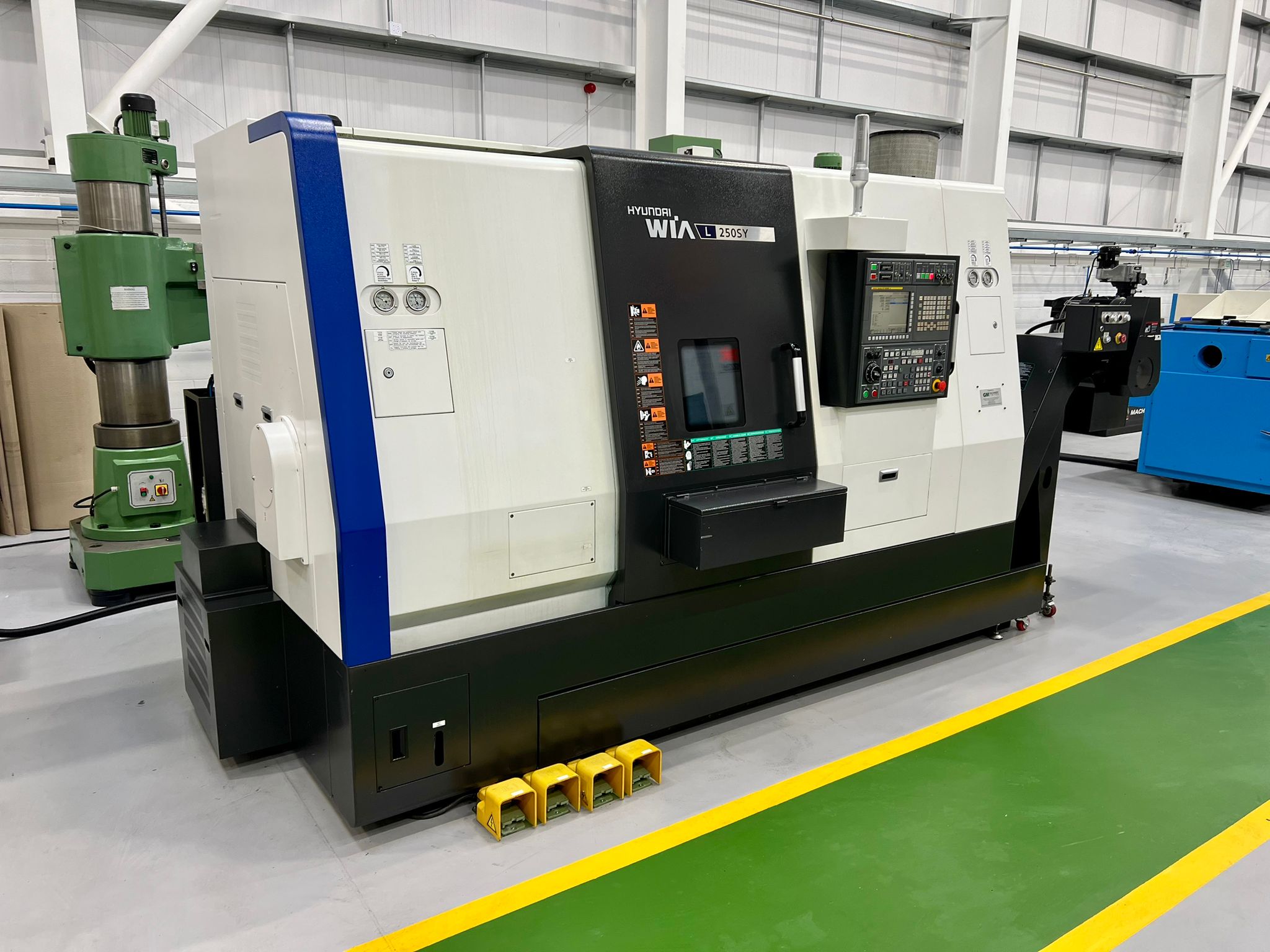

Dimensions 3202 x 1988mm x 2181mm. Weight 6500Kg.
