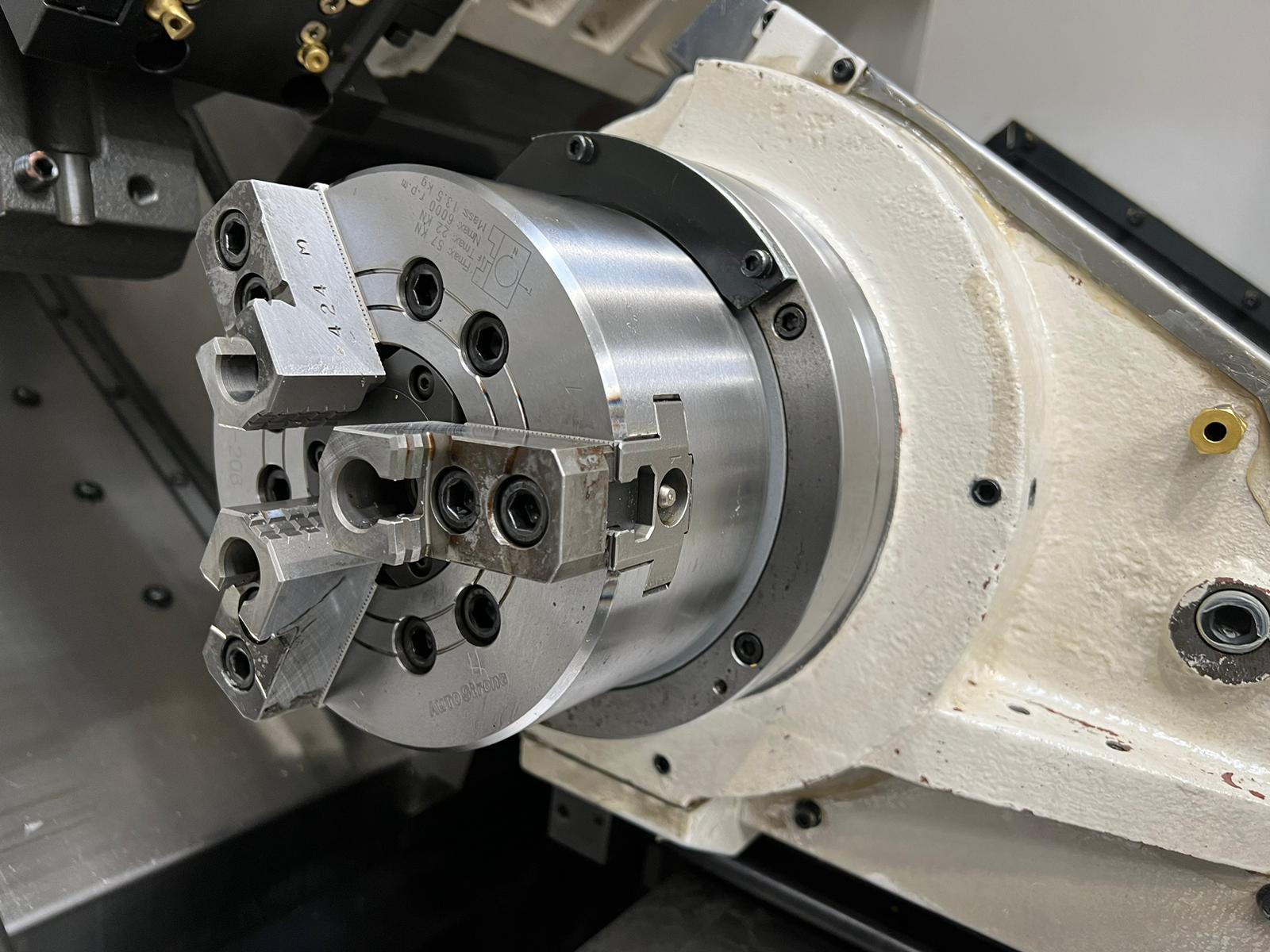

No. of controlled axes 3. Swing over bed 520mm. Swing over carriage 230mm. Maximum turning dia. 300mm. Maximum turning length 150mm. Spindle nose JIS A2-8. Thro’ spindle hole 80mm. No. of spindle speed ranges infintely variable x automatic 2 steps. Speed range 25-3,000 rpm. Sub spindle dia. 80mm. Spindle nose 140mm. Taper bore 60mm dia – 6°. Thro’ spindle hole53 mm. Sub spindle speed ranges (stepless). Spindle speeds 133 – 6,000 rpm. Z axis travel 520mm. Feedrate 0.001 – 1,000,000mm/rev. Rapids 25m/min. X axis travel 235mm (40 + 195mm). Feedrate 0.001 – 1,000,000mm/rev. Rapids 20m/min. Turret type Multi-tasking V12. No of stations 12. OD turning tool size 25mm x 25mm. ID turning tools 40mm dia. Milling tools speed 6,000 rpm. Main spindle drive 11/7.5 kW (30 min cont). Sub spindle drive 7.5/5.5 kW. Milling tools 5.5/3.7 kW. Carriage feed (Z axis) 3.5 kW. Cross slide feed (X axis) 2.8 kW. Hydraulic pump 1.5 kW. Lubrication pump 0.017 kW. Coolant pump 0.8 kW. Power source 19.46 kVA. Voltage 200. Primary voltage tap from Okuma transformer 220/240/380/415/440/480 V. Frequency 50/60 Hz. Collet chuck fitted to main spindle. 203mm dia powered 3 jaw on sub-spindle. 210mm dia. 3 jaw powered chuck. 3 x live toolholders. 13 x static toolholders. LNS Alpha SL65S 1500mm Auto Bar Feeder (Capacity 6mm-65m dia). Transformer. Coolant Tank. Swarf Conveyor. Swarf Bin. Okuma OSP-P300LA-e Control. Very low run hours.
Machine dimensions L x W x H 3,030mm (with bar feed 1070mm + swarf conveyor 1900mm = 6,000mm) x 2,238mm x 2,210mm. Approximate weight 6,200 kg.
